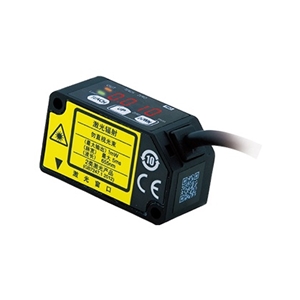

種類

測量中心距離200mm型

測量中心距離400mm型

型
號

NPN
輸出

HG-C1200

HG-C1400

PNP
輸出

HG-C1200-P

HG-C1400-P

符合規則

EMC適合指令、FDA規則

測量中心距離

200mm

400mm

測量范圍

±80mm

±200mm

重復精度

200μm

300μm(測量距離200～400mm)
800μm(測量距離400～600mm)

直線性

±0.2%F.S.

±0.2%F.S.(測量距離200～400mm)
±0.3%F.S.(測量距離400～600mm)

溫度特性

0.03% F.S./℃

光源

紅色半導體激光 2級[JIS/IEC/GB/FDA(注2)]
最大輸出：1mW、投光波峰波長：655nm

光束直徑
(注3)

約?300μm

約?500μm

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電流

40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時)

控制輸出

<NPN輸出型>
NPN開路集電極晶體管
? 最大流入電流：50mA
?外加電壓：30V DC以下(控制輸出-0V之間)
? 剩余電壓：1.5V以下(流入電流50mA時)
? 漏電流：0.1mA以下

<PNP輸出型>
PNP開路集電極晶體管
? 最大流入電流：50mA
? 外加電壓：30V DC以下(控制輸出-+V之間)
? 剩余電壓：1.5V以下(流出電流50mA時)
? 漏電流：0.1mA以下

輸出動作

入光時ON/非入光時ON　可切換

短路保護

配備(自動恢復)

模擬輸出

?輸出范圍：0～5V(報警時：+5.2V)
?輸出阻抗：100Ω

反應時間

1.5ms／5ms／10ms　可切換

外部輸入

〈NPN輸出型〉
NPN無接點輸入
?輸入條件
無效：+8～+V DC或開路
有效：0～+1.2V DC
?輸入阻抗：約10kΩ

<PNP輸出型>
PNP無接點輸入
?輸入條件
無效：0～+0.6V DC或開路
有效：+4～+V DC
? 輸入阻抗：約10kΩ

污損度

2

使用標高

2,000m以下

耐
環
境
性

保護構造

IP67(IEC)

使用環境
溫度

-10～+45℃(注意不可結露、結冰)、儲存時：-20～+60℃

使用環境
濕度

35%RH～85%RH、儲存時：35%RH～85%RH

使用環境
照度

白熾燈：受光面照度3,000 lx以下

耐振動

耐久10～55Hz(周期1分鐘)  雙振幅1.5mm  XYZ各方向2小時

耐沖擊

耐久500m/s²(約50G)  XYZ各方向3次

電纜

0.2mm² 5芯復合電纜，長2m

延長電纜

0.3mm²以上電纜　最多延長至全長10m

材質

本體外殼：壓鑄鋁　前罩：丙烯基

重量

本體重量：約35g(不含電纜)，約85g(含電纜)

(注1):

未指定測量條件時，使用條件如下：電源電壓：24V DC 環境溫度：+20℃ 響應時間：10ms、測量中心距離的模擬輸出值。對象物體：白色陶瓷。

(注2):

根據FDA規則中Laser Notice No.50規定，并以FDA為準。

(注3):

測量中心距離的大小。按照中心光強度的1/e2(約13.5%)定義。
如果定義區域外有漏光，并且檢測點范圍有高于檢測點本身的強反射，測定結果可能會受到影響。

種類

測量中心距離30mm型

測量中心距離50mm型

測量中心距離100mm型

型
號

NPN
輸出

HG-C1030

HG-C1050

HG-C1100

PNP
輸出

HG-C1030-P

HG-C1050-P

HG-C1100-P

符合規則

EMC適合指令、FDA規則

測量中心距離

30mm

50mm

100mm

測量范圍

±5mm

±15mm

±35mm

重復精度

10μm

30μm

70μm

直線性

±0.1% F.S.

溫度特性

0.03% F.S./℃

光源

紅色半導體激光　2級(JIS/IEC/GB)/Ⅱ級(FDA)(注2)
最大輸出：1mW、投光波峰波長：655nm

光束直徑
（注3）

約?50μm

約?70μm

約?120μm

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電流

40mA以下（電源電壓24V DC時、60mA以下（電源電壓12V DC時）

控制輸出

〈NPN輸出型〉
NPN開路集電極晶體管
? 最大流入電流：50mA
? 外加電壓：30V DC以下（控制輸出-0V之間）
? 剩余電壓：1.5V以下（流入電流50mA時）
? 漏電流：0.1mA以下

〈PNP輸出型〉
PNP開路集電極晶體管
? 最大源電流：50mA
? 外加電壓：30V DC以下（控制輸出-＋V之間）
? 剩余電壓：1.5V以下（流出電流50mA時）
? 漏電流：0.1mA以下

輸出動作

入光時ON/非入光時ON　可切換

短路保護

配備(自動恢復)

模擬輸出

?輸出范圍：0~5V(正常時)，5.2V(報警時)
?輸出阻抗：100Ω

反應時間

1.5ms／5ms／10ms 可切換

外部輸入

〈NPN輸出型〉
NPN無接點輸入
?輸入條件
無效：＋8～＋V DC或開路
有效：0～＋1.2V DC
?輸入阻抗：約10kΩ

<PNP輸出型>
PNP無接點輸入
?輸入條件
無效：0～＋0.6V DC或開路
有效：＋4～＋V DC
? 輸入阻抗：約10kΩ

污損度

2

使用標高

2,000m以下

耐環境性

保護構造

IP67(IEC)

使用環境
溫度

－10～＋45℃（注意不可結露、結冰）、存儲時20～＋60°C

使用環境
濕度

35%RH～85%RH，存儲時：35%RH～85%RH

使用環境
照度

白熾燈：受光面照度3,000 lx以下

電纜

0.2mm² 5芯復合電纜，長2m

材質

本體外殼：壓鑄鋁　前罩：丙烯基

重量

本體重量：約35g(不含電纜)，約85g(含電纜)

(注1):

未指定測量條件時，使用條件如下：電源電壓：24V DC 環境溫度：+20℃ 響應時間：10ms、測量中心距離的模擬輸出值。對象物體：白色陶瓷。

(注2):

根據FDA規則中Laser Notice No.50規定，并以FDA為準。

(注3):

測量中心距離的大小。按照中心光強度的1/e²(約13.5%)定義。
如果定義區域外有漏光，并且檢測點范圍有高于檢測點本身的強反射，測定結果可能會受到影響。
