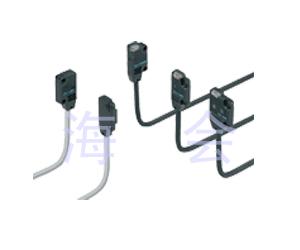

種類

透過型

正面檢測

側面檢測

正面檢測

側面檢測

正面檢測

正面檢測

型
號
(注2)

入光時ON

EX-
11A
(-PN)

EX-
11EA
(-PN)

EX-
13A
(-PN)

EX-
13EA
(-PN)

EX-
19A
(-PN)

EX-
19AE
(-PN)

非入光時ON

EX-
11B
(-PN)

EX-
11EB
(-PN)

EX-
13B
(-PN)

EX-
13EB
(-PN)

EX-
19B
(-PN)

EX-
19BEB
(-PN)

檢測距離

150mm

500mm

1m

最小檢測
物體

φ1mm不透明體
(完全遮光物體)
(投光器和受光器之間的設定 距離
150mm)

φ2mm不透明體
(完全遮光物體)
(投光器和受光器之間的設定 距離
500mm)

φ2mm不透明體
(完全遮光物體)
(投光器和受光器之間的設定 距離
1m)

應差

-

重復精度(垂直于檢測軸)

0.05mm以下

電源電壓

12?24V DC±10% 脈動P-P10%以下

消耗電流

投光器：10mA以下、受光器：10mA以下

輸出

NPN開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流50mA)
1V以下(流入電流16mA)

PNP開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(流出電流50mA)
1V以下(流出電流16mA)

短路
保護

配備

反應時間

0.5ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起)

入光指示燈

-

穩定指示燈

綠色LED
(穩定入光時、穩定非入光時亮起)

環
境
性
能

保護構造

IP67(IEC)、防滲漏型(JIS)

使用環境溫度

-25?+55℃(注意不可結露、結冰)
保存時：-30?+70℃

使用環境濕度

35?85%RH、保存時：35?85%RH

使用環境照度

白熾燈：受光面照明度3,000R以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時

耐沖擊

加速度 500m/s²(約50G) XYZ各方向3次

投光元件

紅色LED(投光波峰波長：680nm、調制式)

材質

外殼：聚芳酯，透鏡：聚芳酯

電纜
(注3)

0.1mm² 3芯(透過型投光器：2芯)橡皮電纜，長2m

電纜延長

0.3mm² 以上的電纜全長可延長至50m(透過型：投光器和受光器各1根)

重量

本體重量：投光器和受光器各約20g，包裝重量：約50g

附件

安裝螺絲：1套

種類

限定
反射型
(擴散光型)

透過型·
動作切換開關中繼式

正面檢測

正面檢測

側面檢測

正面檢測

側面檢測

型
號(注2)

入光時ON

EX-
14A
(-PN)

EX-
15
(注3)

EX-
15E
(注3)

EX-
17
(注3)

EX-
17E
(注3)

非入光時ON

EX-
14B
(-PN)

檢測距離

2?25mm(注4)
(中心10mm)

150mm

500mm

最小檢測
物體

φ0.1mm銅線
(設定距離10mm)

φ1mm不透明體
(完全遮光物體)
(投光器和受光器之間的設定距離
150mm)

φ2mm不透明體
(完全遮光物體)
(投光器和受光器之間的設定距離
500mm)

應差

動作距離
15%以下(注4)

-

重復精度(垂直于檢測軸)

0.1mm以下

0.05mm以下

電源電壓

12?24V DC±10% 脈沖P-P10%以下

消耗電流

13mA以下

25mA以下

輸出

NPN開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流50mA)
1V以下(流入電流16mA)


PNP開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(流出電流50mA)
1V以下(流出電流16mA)

NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下
(輸出和0V之間)
?剩余電壓：2V以下(流入電流100mA)
1V以下(流入電流16mA)

短路
保護

配備

反應時間

0.5ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起)

橙色LED(輸出ON時亮起)
位于分叉器上

入光指示燈

-

紅色LED(入光時亮起)
位于傳感器部(受光器)

穩定指示燈

綠色LED
(穩定入光時、穩定非入光時亮起)

綠色LED
(穩定入光時、穩定遮光時亮起)
位于傳感器部(受光器)

環
境
性
能

保護構造

IP67(IEC)、防滲漏型(JIS)

使用環境溫度

-25?+55℃(注意不可結露、結冰))
保存時：-30?+70℃

使用環境濕度

35?85%RH、保存時：35?85%RH

使用環境照度

白熾燈：受光面照明度3,000R以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時

耐沖擊

耐久500m/s²(約50G) XYZ各方向3回

投光元件

紅色LED(投光波峰波長：680nm、調制式)

材質

外殼：聚芳酯，透鏡：聚芳酯

外殼：聚芳酯，
透鏡：聚芳酯
分叉器：聚芳酯

電纜
(注5)

0.1mm² 3芯(透過型投光器：2芯)橡皮電纜，長2m

0.2mm² 3芯橡皮電纜，長2m
(不包括分叉器)(傳感器和分叉器之間為0.5m)

電纜延長

0.3mm² 以上的電纜全長可延長至50m(透過型：投光器和受光器各1根)

0.3mm² 0.3mm2以上的電纜全長可延長至100m

重量

本體重量：
約20g
包裝重量：
約40g

本體重量：各約55g、
包裝重量：約80g

附件

安裝螺絲：
1套

安裝螺絲：1套、
調整螺絲刀：1個
